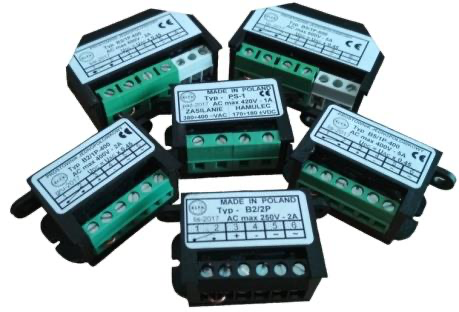

Выпрямитель В5-1Р/400 Ema-Elfa (CANTONI)

Выпрямитель (выпрямительный модуль) EMA-ELFA / Cantoni Motor B5-1P/400 (B5-1R/400)
Описание товара
Промышленный выпрямительный модуль EMA-ELFA B5-1P/400 (в номенклатуре также может встречаться как B5-1R/400) производства польского завода EMA-ELFA (входит в состав международного машиностроительного концерна Cantoni Motor) — это специализированное электронное устройство, предназначенное для питания катушек электромагнитных тормозов и муфт, встроенных в промышленные электродвигатели.
Модуль представляет собой полупериодный (однополупериодный) выпрямитель (half-wave rectifier), который преобразует переменный ток электрической сети в постоянный ток, необходимый для корректного срабатывания электромагнитных исполнительных механизмов. Устройство рассчитано на работу в сетях с максимальным переменным напряжением до 400 В и номинальным током до 5 А.
Выпрямитель преобразует напряжение по стандартной для полупериодных схем математической зависимости:
U
DC
​
=U
AC
​
×0,45
Назначение и области применения
Главная задача выпрямителя — обеспечение мгновенного растормаживания (отпускания) и надежного удержания дисковых или пружинных тормозных систем электродвигателей, используемых для точного позиционирования или аварийного останова приводов.
Основные сферы применения:
Крановое и подъемно-транспортное оборудование: Питание тормозов приводных двигателей тельферов, лебедок и мостовых кранов.
Станочные комплексы: Системы позиционирования кареток, шпинделей и подающих механизмов в металлообработке и деревообработке.
Складская логистика: Приводы автоматизированных конвейерных линий, рольгангов и подъемников.
Электродвигатели с самоторможением: Комплектация стандартных общепромышленных моторов (например, серий производства Cantoni, Tamel, Indukta), оснащенных тормозными системами серий HPS, H2SP, H2S и Hzg.
Технические характеристики
Параметр    Значение / Спецификация
Производитель    EMA-ELFA / Cantoni Motor (Польша)
Модель / Серия    B5-1P-400 / B5-1R-400 (Rectifier Series B5)
Тип выпрямления    Полупериодный (однополупериодный / half-wave)
Макс. входное переменное напряжение (U
AC
​
)    400 В AC (400V)
Максимальный рабочий ток    5 А (5A)
Выходное постоянное напряжение (U
DC
​
)    U
AC
​
×0,45 (например, при входе 380 В AC на выходе будет ~171 В DC)
Частота питающей сети    50 / 60 Гц
Конструктивное исполнение    Компактный герметизированный модуль (блок) для установки в клеммную коробку двигателя
Ключевые преимущества
Интегрированная защита: Внутренняя схема модуля залита специальным компаундом, что защищает электронные компоненты от разрушительного воздействия вибрации двигателя, а также от попадания угольной пыли, влаги и масляного тумана.
Высокая токовая нагрузка (5 А): Повышенный запас по току позволяет использовать выпрямитель для питания катушек мощных электромагнитных тормозов крупногабаритных машин без риска перегрева полупроводниковых диодов.
Идеальное сопряжение с приводами Cantoni: Разработанный заводскими инженерами EMA-ELFA, этот блок гарантирует расчетное время отпускания (t
0,1
​
) и зажатия (t
0,9
​
) тормозных колодок, исключая сползание или рывки груза.
Компактные габариты: Малый размер корпуса позволяет без труда разместить выпрямитель непосредственно под крышкой БРНО (клеммной коробки) электродвигателя рядом со стандартной клеммной колодкой.
Инженерная рекомендация по подключению:
Время срабатывания тормоза критически зависит от схемы коммутации выпрямителя. При отключении питания по стороне переменного тока (AC-side) время наложения тормоза увеличивается примерно в 5 раз из-за затухания энергии, запасенной в индуктивности катушки. Если вашему технологическому процессу требуется мгновенный, экстренный останов привода (например, на лифтах или высокоточных позиционерах), разрыв цепи необходимо организовывать по стороне постоянного тока (DC-side) с использованием дополнительных контактов пускателя.

Модуль выпрямитель В5-1Р/400 Ema-Elfa (CANTONI)
