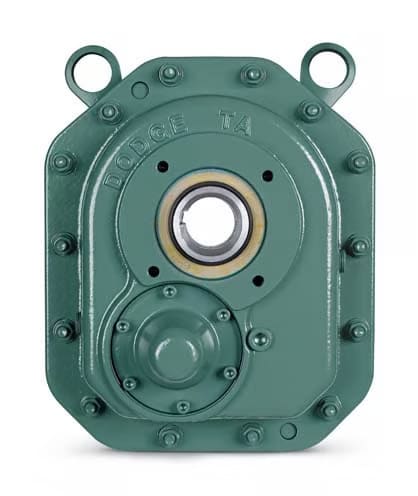

Редуктор TA5-215-H09 DODGE

Редуктор Dodge Torque-Arm II TA5 (серия TA5215)
Редукторы Dodge TA5215H09 относятся к легендарной линейке индустриальных насадных (Shaft Mount) редукторов Torque-Arm II™ от бренда Dodge (входит в состав ABB / Regal Rexnord). Маркировка TA5-215 указывает на типоразмер корпуса (Case Size TA5) и конструктивное исполнение для тяжелых условий эксплуатации.
Эти редукторы известны своей исключительной надежностью и широко применяются в горнодобывающей, цементной, деревообрабатывающей промышленности и в производстве нерудных материалов (щебень, песок).
Ключевые особенности линейки Torque-Arm II (TA5)
Монтаж на вал (Shaft Mount): Редуктор устанавливается непосредственно на приводной вал оборудования (например, барабан конвейера) с помощью запатентованной системы Twin Tapered Bushing (двойные конические втулки). Это обеспечивает идеальную центровку, предотвращает биение и позволяет легко снимать редуктор даже после многих лет работы.
Система уплотнений Harsh Duty: Металлические экранированные уплотнения с грязесъемными кромками (excluder lip) надежно защищают масло от попадания абразивной пыли и влаги.
Корпус класса 30: Изготовлен из высокопрочного серого чугуна (Class 30 cast-iron). Корпус абсолютно гладкий, без лишних ребер, что предотвращает скопление грязи, и оснащен специальными пазами (pry slots) для удобного демонтажа крышек.
Долговечность шестерен и подшипников: Косозубые шестерни и конические роликовые подшипники премиум-класса обеспечивают расчетный срок службы L-10 не менее 25 000 часов (соответствует и превосходит стандарты AGMA).
Опция стопора обратного хода (Backstop): На эту серию часто устанавливают центробежные обгонные муфты (например, модель TA5215BS / 905102 или 905103 для предотвращения обратного вращения наклонных конвейеров). При высоких оборотах кулачки "взлетают" за счет центробежной силы, что исключает их трение и износ.
Технические характеристики (обобщенные для габарита TA5215)
Параметр    Значение
Производитель    Dodge (ABB / Regal Rexnord)
Типоразмер корпуса    TA5 (TA5215)
Тип редуктора    Цилиндрический насадной (Shaft Mounted Speed Reducer - SMSR)
Класс нагрузки (AGMA)    215 (Мощность и крутящий момент зависят от выбранного передаточного числа и входных оборотов)
Тип монтажа    На вал через двойную коническую втулку (Twin Tapered Bushing)
Передаточные числа (Ratio)    Стандартные варианты: 5:1, 9:1, 15:1, 25:1, 40:1 (точное значение зависит от полного суффикса)
Исполнение (H09)    Скорее всего, указывает на версию полого вала (Hollow shaft) или специфическое исполнение передаточного узла/выходного вала (для точной расшифровки суффикса H09 требуется сверка с оригинальным шильдиком).
Совместимые втулки    От 1-7/16" до 4-7/16" (или метрические аналоги)
Области применения
Ленточные конвейеры: Главный привод магистральных и наклонных транспортеров.
Шнековые (винтовые) конвейеры: При наличии специального адаптера (Screw Conveyor Drive).
Элеваторы и нории: Подъем сыпучих материалов.
Дробильно-сортировочное оборудование: Приводы грохотов, питателей и миксеров в агрессивных и запыленных средах.

Редуктор TA5-215-H09 DODGE
DODGE
TA5215H09 TAPER BUSHED REDUCER
Shaft Mount Speed Reducer - 9:1 Ratio, 1.6250 in Input Shaft Size, Output Bore Type: Hollow
MI ITEM #02197788
MFR #TA5215H09 TAPER BUSHED REDUCER
MINO00250X37528
