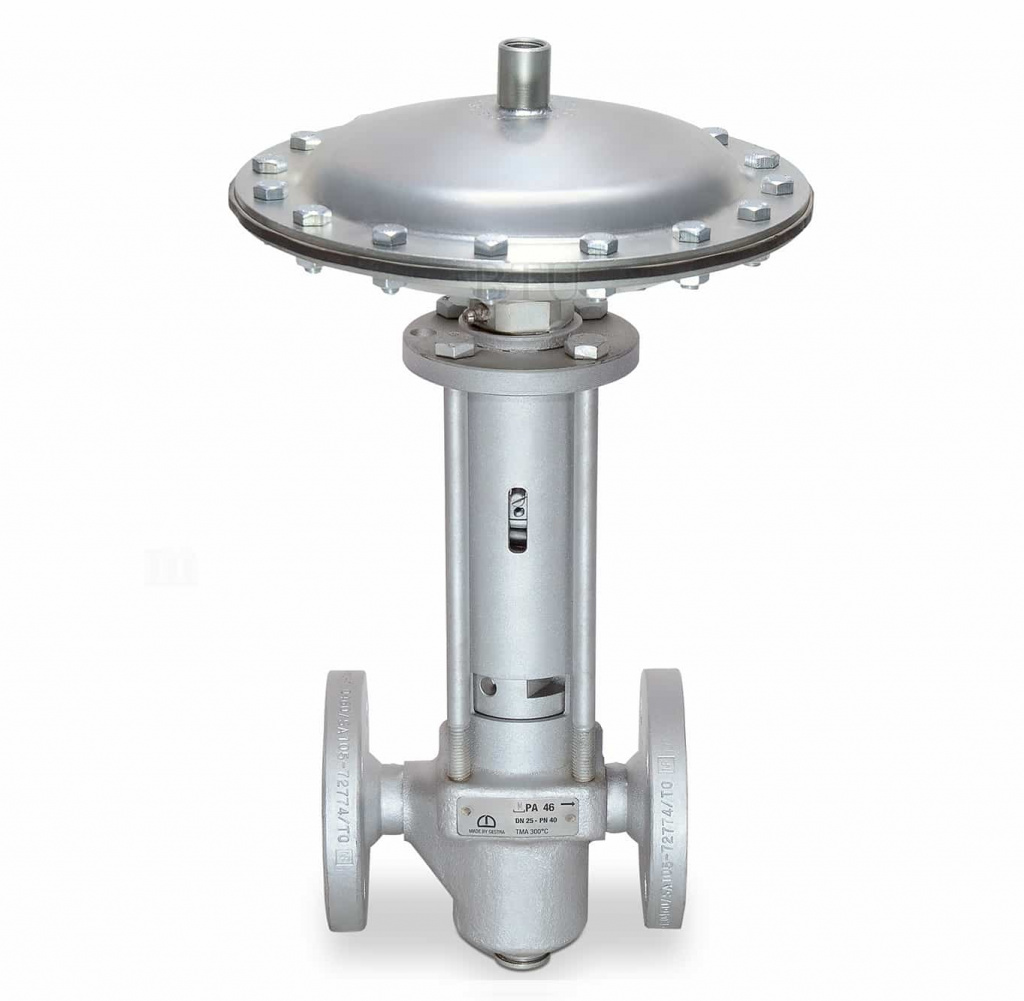

Клапан периодической продувки MPA46 DN40 FL PN40 Gestra

Клапан периодической продувки GESTRA MPA 46 DN40 PN40
GESTRA MPA 46 — это высоконадежный быстродействующий клапан с пневматическим приводом, специально разработанный для удаления шлама и осадка из нижней части паровых котлов (периодическая продувка). Модель в исполнении DN40 PN40 обеспечивает эффективный сброс загрязнений под высоким давлением, предотвращая образование накипи и коррозию котельного оборудования.

Благодаря уникальной конструкции, клапан открывается практически мгновенно, создавая мощный эффект «всасывания», который подхватывает скопившиеся на дне котла твердые частицы и удаляет их вместе с небольшим объемом котловой воды.

Ключевые преимущества

Эффект продувки (Scavenging effect): Быстрое открытие клапана создает кратковременный пиковый расход, необходимый для захвата и вымывания тяжелого шлама.

Долговечность и износостойкость: Седло и конус клапана имеют специальное износостойкое наплавление (стеллит), что крайне важно при работе с абразивными средами (шламом).

Пневматический привод: Обеспечивает высокую скорость срабатывания и надежность. Клапан закрывается под действием мощной встроенной пружины, что гарантирует герметичность при потере давления воздуха.

Минимальное обслуживание: Использование радиальных ступенчатых сопел и качественных уплотнений сводит к минимуму эрозию корпуса и продлевает межсервисные интервалы.

Безопасность: Соответствует строгим европейским нормам для оборудования, работающего под давлением (PED).

Технические характеристики

Параметр    Значение
Производитель    GESTRA (Германия)
Типоразмер (DN)    40 мм
Номинальное давление (PN)    40 бар
Тип присоединения    Фланцевое (FL)
Тип привода    Пневматический мембранный
Среда    Котловая вода, шлам
Макс. рабочая температура    до +250°C (в зависимости от давления)
Материал корпуса    Кованая сталь / Литая сталь (P250GH / 1.0460)
Функция управления    НЗ (нормально-закрытый)
Принцип работы и монтаж

Клапан устанавливается в самой низкой точке котла. Для автоматизации процесса продувки MPA 46 обычно используется совместно с электронным реле времени (например, GESTRA TA 7 или станции автоматики SPECTOR) и трехходовым соленоидным клапаном, который управляет подачей сжатого воздуха в привод.

Фаза открытия: Сжатый воздух поступает в привод, преодолевая усилие пружины. Клапан открывается на 2–3 секунды.

Фаза продувки: Грязевой шлам удаляется мощным потоком воды.

Фаза закрытия: Воздух сбрасывается, и пружина мгновенно и плотно прижимает конус к седлу.

Области применения

Промышленные паровые котлы.

Водогрейные котлы большой мощности.

Системы очистки и подготовки воды.

Важно: Регулярная продувка с использованием GESTRA MPA 46 позволяет существенно продлить срок службы котла и повысить теплоотдачу труб за счет отсутствия слоя отложений.
