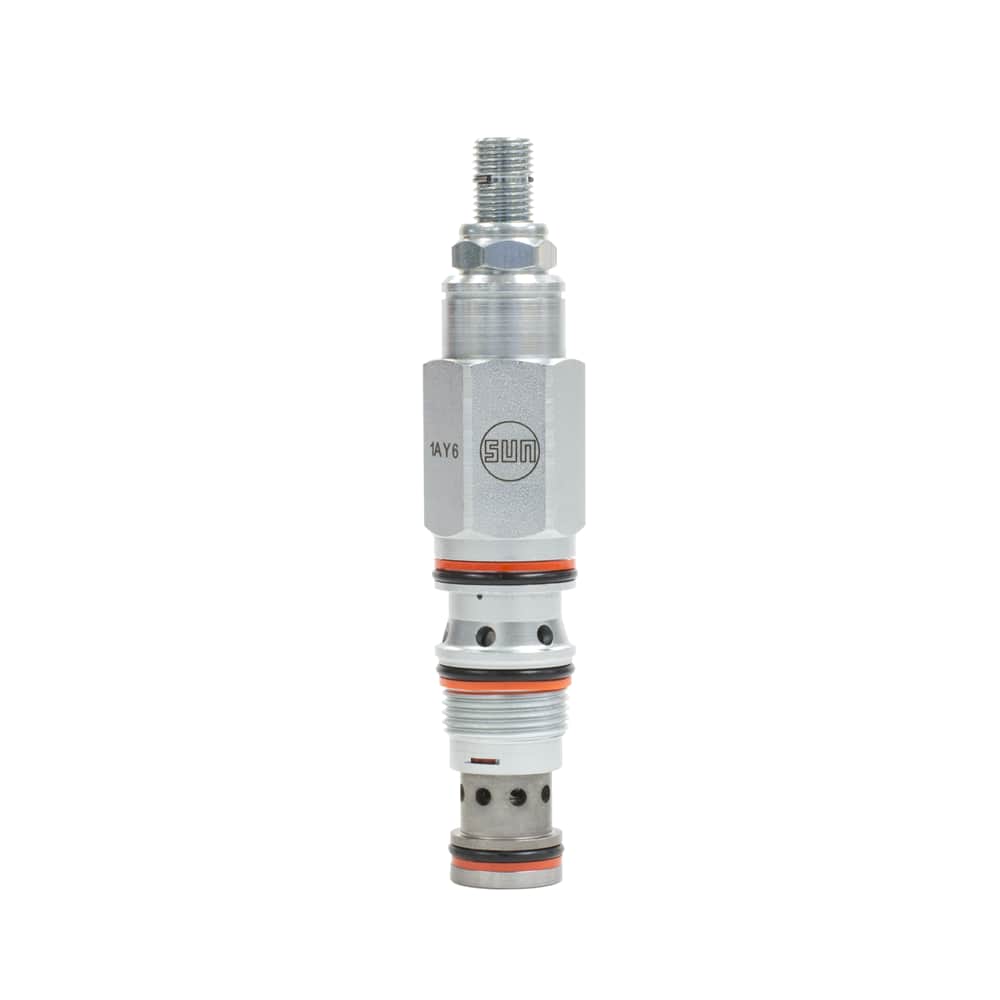

Клапан RDDA-LBN Sun Hydraulic (TLT-8133483)

Предохранительный гидроклапан прямого действия Sun Hydraulics RDDA-LBN
Артикул поставщика (TLT-Turbo): TLT-8133483
Описание товара
Высокопроизводительный гидравлический клапан патронного (ввертного) типа Sun Hydraulics RDDA-LBN представляет собой нормально закрытый предохранительный клапан прямого действия. Его основная задача — эффективная защита гидрокомпонентов (насосов, гидромоторов, цилиндров) от разрушительных скачков давления и гидроударов.
При достижении заданного порога давления в линии входа (Порт 1), клапан мгновенно открывается, сбрасывая излишки рабочей жидкости в бак (Порт 2), тем самым плавно и быстро стабилизируя систему. Клапан обладает «плавающей» конструкцией (Floating Style), визитной карточкой Sun Hydraulics, которая полностью исключает заклинивание внутренних деталей при чрезмерном усилии затяжки в монтажной плите.
Ключевые преимущества
Исключительное быстродействие: Скорость реакции составляет всего 2 мс, что критически важно для защиты чувствительного оборудования от переходных процессов.
Устойчивость к загрязнениям: Конструкция прямого действия нечувствительна к температурным колебаниям масла и микрочастицам грязи, предотвращая «заиливание» клапана.
Минимальные утечки: Надежное уплотнение гарантирует практически полную герметичность при давлении закрытия (менее 0,7 куб. см/мин).
Универсальность монтажа: Может использоваться в контурах перекрестных предохранительных клапанов, так как выдерживает полное системное давление на сливном Порту 2.
Технические характеристики
Параметр    Значение
Производитель    Sun Hydraulics (США)
Тип клапана    Патронный (ввертный), прямого действия
Максимальное рабочее давление    350 бар (5000 psi)
Максимальная пропускная способность    95 л/мин (25 gpm)
Диапазон регулировки давления    от 20 до 105 бар (300–1500 psi)
Стандартная заводская настройка    70 бар (1000 psi)
Тип регулировки    Стандартный регулировочный винт под ключ
Монтажная полость (Гнездо)    T-10A (Серия 1)
Материал уплотнений    Buna-N (NBR)
Вес    0,16 кг
Важное примечание по настройке: Уплотнения регулировочного винта находятся под системным давлением. Изменять настройку клапана можно только при полностью сброшенном давлении в системе. Алгоритм: проверили текущее давление → отключили давление → повернули винт → запустили и проверили результат.
Область применения
Клапан широко применяется в гидросистемах дорожно-строительной, коммунальной, сельскохозяйственной техники (экскаваторы, погрузчики, бульдозеры), а также в промышленном станочном оборудовании и мобильных гидростанциях, требующих жесткого контроля пиковых нагрузок.

Клапан RDDA-LBN Sun Hydraulic (артикула TLT-Turbo TLT-8133483)
