Измеритель скорости детонации (регистратор VOD) ShotTrack VoD-610
ShotTrack VoD-610 — это портативный одноканальный регистратор скорости детонации (Velocity of Detonation — VOD) от австралийского производителя ShotTrack. Прибор работает по принципу рефлектометрии во временной области (TDR) и предназначен для непрерывного контроля параметров взрыва, оценки эффективности ВВ и качества буровзрывных работ (БВР) на горнодобывающих предприятиях, в карьерах и при подземной разработке.
Благодаря сверхвысокому временному разрешению чипсета последнего поколения (80 пикосекунд) и частоте дискретизации 125 кГц, VoD-610 фиксирует детонационный фронт с прецизионной точностью даже в глубоких скважинах до 600 метров.
Ключевые преимущества
Экономичные расходные материалы: В качестве измерительного датчика используется стандартный и недорогой коаксиальный кабель (RG-58/59).
Сверхвысокая точность: Временное разрешение 80 пс обеспечивает точную графическую картину скорости детонации по всей длине заряда.
Работа с глубокими скважинами: Поддерживает длину кабеля до 610 м (полезная измерительная длина — до 560 м).
Беспроводное управление и GPS: Встроенный Bluetooth для связи со смартфоном/планшетом (приложение ShockAI) и GPS-синхронизация временных меток и координат.
Автоматическое взведение (Arming): Автоматическая активация через 60 секунд после подключения кабеля, нажатием кнопки на корпусе или через мобильное приложение.
Максимальная защищенность: Компактный ударопрочный корпус с защитой от пыли и влаги по стандарту IP68 (выдерживает погружение в воду и тяжелые условия взрывных площадок).
Технические характеристики
Параметр Значение
Производитель ShotTrack (Австралия)
Модель VoD-610
Принцип измерения Рефлектометрия во временной области (TDR)
Количество каналов 1 канал
Максимальная длина кабеля до 610 м (рабочая измерительная зона — до 560 м)
Мертвая зона (Dead Zone) Первые ~50 м кабеля
Частота дискретизации 125 кГц (1 sample каждые 8 мкс)
Временное разрешение 80 пикосекунд (80 ps)
Совместимый кабель Стандартный коаксиальный кабель
Беспроводные интерфейсы Bluetooth, GPS (координаты и точное время)
Питание / Время работы Встроенный Li-ion аккумулятор / более 10 часов непрерывной работы
Зарядный порт USB-C (быстрая зарядка ~1.5 ч)
Степень защиты IP68 (полная пыле- и водонепроницаемость)
Габариты / Вес Диаметр 133 мм, высота 36 мм / 450 г
Области применения
Оценка качества взрывчатых веществ: Проверка соответствия реальной скорости детонации (VOD) паспортным данным эмульсионных, гранулированных (АНФО) и патронированных ВВ.
Оптимизация БВР: Выявление эффектов затухания детонации, переуплотнения (мертвого прессования) и проскоков детонатора.
Контроль скважинных зарядов: Мониторинг детонации в обводненных, сложных или глубоких технологических скважинах.
Промышленные испытания: Лабораторные и полигонные тесты новых рецептур взрывчатых составов и систем инициирования.

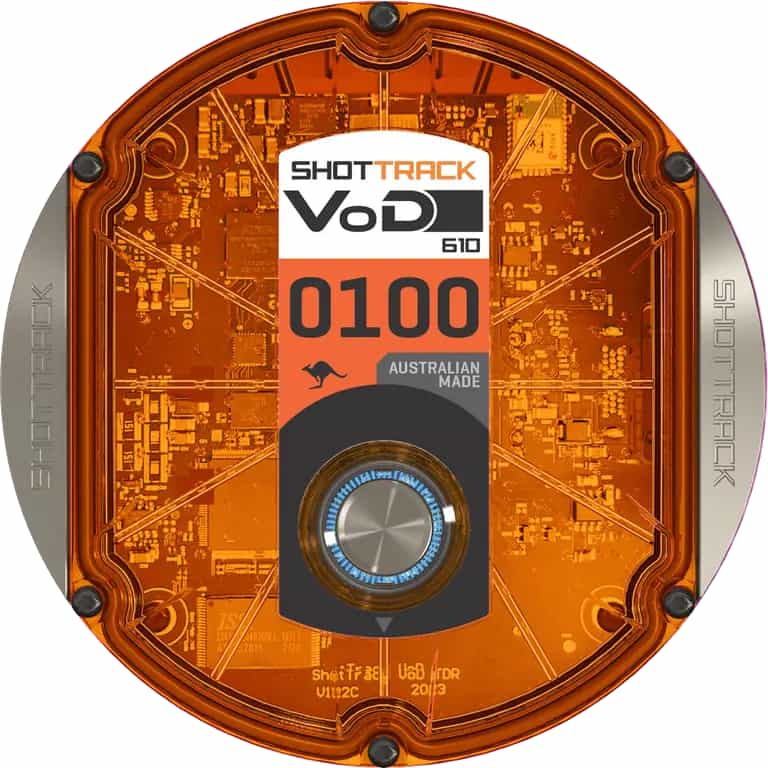

Прибор для замера скорости детонации ShotTrack VOD-610
